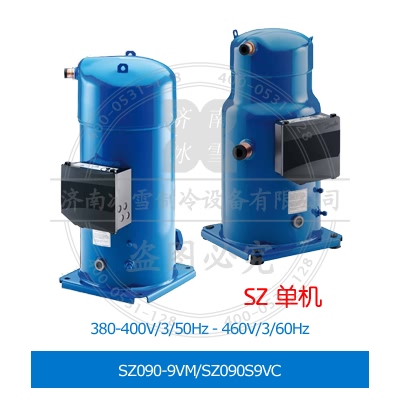

        SZ090-9VM/SZ090S9VC

        Danfoss/丹佛斯渦旋壓縮機,Performer/百福馬壓縮機SZ090-9VM/SZ090S9VC,制冷量:24.4Kw/60Hz,制冷劑:R407C、R134a,SZ系列,單機設備
        訂貨代碼:SZ090-9VM
        銘牌標識:SZ090S9VC
        排 氣 量:120.5 cm3
        制 冷 劑:R407C、R134a
        制 冷 量:24.4Kw/60Hz
        電源電壓:380V/3/60Hz
        產品介紹

        批發零售原裝進口丹麥制造丹佛斯Performer/百福馬渦旋壓縮機SZ090-9VM/SZ090S9VC型號、規格、參數、圖片、價格等數據。

        Danfoss/丹佛斯渦旋壓縮機,Performer/百福馬渦旋壓縮機 SZ 系列單機設備,專門針對空調應用的采用 R407C、R134a 制冷劑的渦旋壓縮機。 電機電壓代碼 9,380V/3/60Hz。

        Performer/百福馬渦旋壓縮機SZ090-9VM/SZ090S9VC

        丹佛斯Performer/百福馬渦旋壓縮機選型

        Performer/百福馬渦旋壓縮機選型

        丹佛斯Performer/百福馬渦旋壓縮機SZ090-9VM/SZ090S9VC詳細參數

        類型代碼 SZ
        凈重 67.50 Kg
        認證標準 CE; UL
        功率調節 固定速度
        顏色 藍色
        直徑 [mm] 254
        排放高度 [mm] 465
        節能裝置 No
        生成代碼 C
        IP 防護等級 IP54 (帶有電纜封套)
        MCC 22 A
        60Hz下名義制冷量 24.4
        油氣充注 [L] 3.25
        油均衡力矩 [Nm] 48
        包裝寬度 [mm] 950
        包裝方式 工業包裝
        電源相位 3
        電源連接 螺釘4.8 mm
        RLA 15.7 A
        Segment usage Air conditioning; Heating
        平臺速度 定速
        吸入口連接的高度 [mm] 142
        排量體積 [cm3] 120.5
        工作方式 渦旋
        總高度 [mm] 508
        閥組 7703009
        閥組 描述 Valve set, V02 (1-3/4"~1-1/8"), V04 (1-1/4"~3/4")
        焊料環組 7765005
        焊料環組 描述 焊料環轉接器組(1-3/4" 螺紋接口、1-1/8" ODF 接口),(1-1/4" 螺紋接口、3/4" ODF 接口)
        電器柜頂蓋 8156135
        電器柜頂蓋 描述 鋇線舶狝務甅ン96 x 115 mmA]珹1個舶蓋A1個夾ㄣ
        吸氣閥 8168028
        吸氣閥 描述 螺紋接口閥門 V02(1-3/4" 螺紋接口,1-1/8" ODF 接口)
        吸氣襯套 8153004
        吸氣襯套 描述 焊料環 P02(1-3/4" 螺紋接口,1-1/8" ODF 接口)
        吸氣墊圈 8156132
        吸氣墊圈 描述 Gasket, 1-3/4"
        安裝套件 1 8156138
        安裝套件 1 描述 一臺渦旋壓縮機的安裝套件包括 4 個膠墊、4 個襯套、4 個螺栓、4 個墊片
        排氣閥 8168029
        排氣閥 描述 螺紋接口閥門 V09(1-1/4" 螺紋接口,3/4" ODF 接口)
        排氣溫度保護 7750009
        排氣溫度保護 描述 排氣溫度保護套件
        排氣襯套 8153008
        排氣襯套 描述 焊料環 P04(1-1/4" 螺紋接口,3/4" ODF 接口)
        排氣墊圈 8156131
        排氣墊圈 描述 Gasket, 1-1/4"
        隔音罩 1 7755011
        隔音罩 1 描述 S084-S090-S100 渦旋壓縮機隔音罩
        隔音罩 2 120Z0356
        隔音罩 2 描述 渦旋壓縮機隔音罩
        接線盒 8173230
        接線盒 描述 T block connector 52 x 57 mm
        墊片組件 8156013
        墊片組件 描述 墊圈組,1-1/4"、1-3/4"、2-1/4",OSG 墊圈(黑色和白色)
        皮帶 01 120Z0361
        皮帶 01 描述 表面油底殼加熱器 + 底部絕緣, 48 W, 24 V, CE mark, UL
        皮帶 03 120Z0381
        皮帶 03 描述 表面油底殼加熱器 + 底部絕緣, 48 W, 400 V, CE mark, UL
        皮帶 10 120Z0039
        皮帶 10 描述 帶式曲軸箱加熱器, 65 W, 400 V, CE mark, UL
        皮帶 9 7773117
        皮帶 9 描述 帶式曲軸箱加熱器, 65 W, 400 V, CE mark, UL
        油 1 7754023
        油 1 描述 POE 潤滑油,160SZ,1 升罐裝
        油視鏡 8156019
        油視鏡 描述 帶墊圈的油視鏡(黑色和白色)
        油視鏡墊圈 8156129
        油視鏡墊圈 描述 墊片油視鏡(黑色氯丁)
        低壓儀表接口 Schrader
        制冷劑 R134a; R407C; R507A
        制冷劑充注量 [kg] [Max] 8.5
        包裝數量 8
        包裝長度 [mm] 1140
        包裝重量 [Kg] 566
        包裝高度 [mm] 707
        原廠設置低壓 [bar] 25
        原廠設置高壓 [bar] 33
        吸氣連接尺寸 [in] 1 1/8
        吸氣連接管道尺寸 [in] 1 1/8
        品牌技術 渦旋壓縮機
        型號編碼 SZ090S9VC
        型號命名 Compressor
        堵轉電流 113 A
        安裝標準 ODF
        安裝扭矩 [Nm] 21
        總重 68.25 Kg
        排氣閥 [Nm] 50
        排氣墊圈 [Nm] 15
        排氣角閥 8552036b
        排氣連接尺寸 [in] 3/4
        排氣連接管道尺寸 [in] 3/4
        接地扭矩 [Nm] 2
        提供的油啊 初始油沖注
        提供安裝套件 安裝套件(含墊環、螺栓、螺帽、護套和墊圈)
        提供說明 安裝指導
        旋轉速度(50Hz [rpm] 0
        旋轉速度(60Hz [rpm] 3500
        標稱電壓低值(50Hz) [V] 0
        標稱電壓低值(60Hz)[V] 380
        標稱電壓高值(50Hz) 0
        標稱電壓高值(60Hz) 380
        每小時啟動次數 [Max] 12
        160SZ
        油平衡 3/8'' flare SAE
        泄壓閥 None
        測試低壓 [bar] [Max] 25
        測試壓差 [bar] [Max] 24
        測試高壓 [bar] [Max] 32
        電機保護 內置過載保護器
        電壓范圍低值(50Hz [V] 0
        電壓范圍低值(60Hz)[V] 342
        電壓范圍高值(50Hz)[V] 0
        電壓范圍高值(60Hz) 418
        電源扭矩 [Nm] 3
        相同線圈三相壓縮機的線圈電阻 [Ohm] 1.05 Ohm
        粘度 [cP] 32
        視液鏡安裝 螺紋
        連接類型 銅焊
        配置代碼 單機
        頻率 [Hz] 60
        高壓儀表接口

        Performer/百福馬壓縮機命名

        Performer/百福馬渦旋壓縮機命名

        Performer/百福馬壓縮機銘牌

        Performer/百福馬渦旋壓縮機銘牌

        Performer/百福馬壓縮機序列號

        Performer/百福馬渦旋壓縮機序列號

        貨號 類型 型號編碼 活塞排量
        [cm3]
        60Hz
        額定制冷量
        [kw]
        連接類型 電機保護 包裝格式
        120H1113 SZ SZ380A9CBE 531.2 115 銅焊 電器保護模塊/115/230V 單包裝
        120H1114 SZ SZ380A9CBE 531.2 115 銅焊 電器保護模塊/115/230V 工業包裝
        SZ084-9VI SZ SZ084S9VC 114.5 22.5 銅焊 內置過載保護器 單包裝
        SZ090-9VI SZ SZ090S9VC 120.5 24.4 銅焊 內置過載保護器 單包裝
        SZ090-9VM SZ SZ090S9VC 120.5 24.4 銅焊 內置過載保護器 工業包裝
        SZ100-9VI SZ SZ100S9VC 127.2 26.5 銅焊 內置過載保護器 單包裝
        SZ100-9VM SZ SZ100S9VC 127.2 26.5 銅焊 內置過載保護器 工業包裝
        SZ110-9VI SZ SZ110S9VC 144.2 30.1 銅焊 內置過載保護器 單包裝
        SZ110-9VM SZ SZ110S9VC 144.2 30.1 銅焊 內置過載保護器 工業包裝
        SZ120-9VI SZ SZ120S9VC 166.6 34.9 銅焊 內置過載保護器 單包裝
        SZ120-9VM SZ SZ120S9VC 166.6 34.9 銅焊 內置過載保護器 工業包裝
        SZ125-9CAI SZ SZ125S9CC 166.6 34.9 銅焊 內置溫度傳感器,需要的過載保護器 單包裝
        SZ125-9CAM SZ SZ125S9CC 166.6 34.9 銅焊 內置溫度傳感器,需要的過載保護器 工業包裝
        SZ148-9VAI SZ SZ148T9VC 199 42.6 銅焊 內置過載保護器 單包裝
        SZ160-9CBI SZ SZ160T9CC 216.6 45.5 銅焊 內置溫度傳感器,需要的過載保護器 單包裝
        SZ160-9CBM SZ SZ160T9CC 216.6 45.5 銅焊 內置溫度傳感器,需要的過載保護器 工業包裝
        SZ160-9RAI SZ SZ160T9RC 216.6 45.5 螺紋接口 內置溫度傳感器,需要的過載保護器 單包裝
        SZ161-9VAI SZ SZ161T9VC 216.6 46 銅焊 內置過載保護器 單包裝
        SZ161-9VAM SZ SZ161T9VC 216.6 46 銅焊 內置過載保護器 工業包裝
        SZ185-9CAI SZ SZ185S9CC 249.9 51.8 銅焊 內置溫度傳感器,需要的過載保護器 單包裝
        SZ185-9CAM SZ SZ185S9CC 249.9 51.8 銅焊 內置溫度傳感器,需要的過載保護器 工業包裝
        SZ185-9RI SZ SZ185S9RC 249.9 51.8 螺紋接口 內置溫度傳感器,需要的過載保護器 單包裝
        SZ185-9RM SZ SZ185S9RC 249.9 51.8 螺紋接口 內置溫度傳感器,需要的過載保護器 工業包裝
        SZ240A9CBI SZ SZ240A9CBE 347.8 71.2 銅焊 電器保護模塊/115/230V 單包裝
        SZ240A9CBM SZ SZ240A9CBE 347.8 71.2 銅焊 電器保護模塊/115/230V 工業包裝
        SZ240A9PBM SZ SZ240A9PBE 347.8 71.2 螺紋接口 電器保護模塊/115/230V 工業包裝
        SZ300A9CBM SZ SZ300A9CBE 437.5 87.9 銅焊 電器保護模塊/115/230V 工業包裝
        SZ300A9PBI SZ SZ300A9PBE 437.5 87.9 螺紋接口 電器保護模塊/115/230V 單包裝
        SZ300A9PBM SZ SZ300A9PBE 437.5 87.9 螺紋接口 電器保護模塊/115/230V 工業包裝

        丹佛斯Performer/百福馬渦旋壓縮機采用先進的機加工、裝配和工藝過程控制技術。在對壓縮機產品和工廠自身進行設計時,優先考慮了高標準的可靠性和過程控制。這些嚴格保證了壓縮機產品的高效,可靠和低噪音水準。

        丹佛斯活塞壓縮機和渦旋壓縮機自2015年12月起開始采用全新銘牌,同時,壓縮機產品品牌和品牌標識也有所調整。銘牌的更新對客戶及最終用戶的影響不大:技術內容沒有變動。

        Performer/百福馬渦旋壓縮機全新銘牌

        為提高丹佛斯標識 “Danfoss” 的辨識度,銘牌中不再出現丹佛斯商用壓縮機 “Danfoss Commercial Compressors” 的字樣。

        新的銘牌上將不再印刷美優樂產品品牌標識"Maneurop" 以及百福馬產品品牌標識 "Performer"。

        產品品牌美優樂 “Maneurop” 將繼續使用。但是,產品品牌百福馬 “Performer” 將不再使用,統稱為丹佛斯渦旋“Danfoss Scroll”。

        丹佛斯商用壓縮機法國及中國工廠的新銘牌更換將在2015年12月至2016年2月之間陸續完成。美國的渦旋壓縮機工廠繼續采用現有銘牌,暫不做調整。

        百福馬H系列壓縮機采用柔性渦旋設計,性能會根據最初運行時間的增加而改善。因此為達到理想的性能,建議有72小時的磨合期。

        Performer/百福馬渦旋壓縮機結構

        電機定子與壓縮機殼體貼在一起;轉子則裝在曲軸上;曲軸有兩個軸承支撐,一個在曲軸箱,另一個在電機下部。

        Performer/百福馬渦旋壓縮機結構

        渦旋壓縮過程

        動渦盤在曲軸驅動下圍繞靜渦旋盤做圓周運動,從而在兩個渦旋盤之間形成對稱的壓縮腔。

        低壓氣體被吸入月牙形氣體腔內(吸氣腔);隨著動渦盤的連續運動,氣體腔被密閉并向渦盤中心移動,且容積不斷減小,壓力則逐漸增加。經過三個完整的圓周運動后,氣體腔抵達中心排氣口,壓力達到最大。

        渦旋式壓縮是一個連續過程:在第二個圓周運動中,一部分氣體被壓縮,另一部分氣體正進入渦盤,還有一部分氣體正在被排出。

        一個完整的渦旋壓縮如圖所示:

        Performer/百福馬渦旋壓縮機壓縮過程
